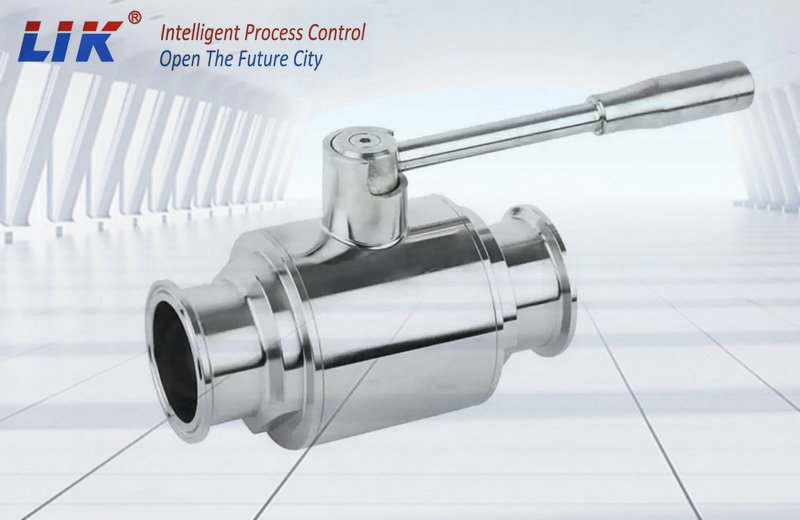

進口衛生級快裝球閥適合在常溫、常壓衛生潔凈系統中使用，作為管道介質切斷和調節流量大小使用，常用于純凈水、啤酒生產線、食品原材料生產線、乳業制品生產線、制藥和飲料生產線上使用。閥門經過鏡面拋光處理、通道無流阻和滯留，使得介質能順利通過閥門。閥體選用304、316、和316L不銹鋼材料，用卡箍和法蘭和管道連接，具有安裝方便、拆卸維護方便等特點。上海川滬閥門生產手動快裝球閥、衛生級法蘭球閥、氣動衛生級球閥和電動衛生級球閥等
可根據用戶需求裝配電動、氣動執行器等
。
注：該衛生級快裝球閥的密封因?yàn)榍蚝兔芊饷娴慕佑|屬于半包狀態，在液體停止流動的時候，會產生滯留介質的情況，如用戶對現場介質純凈度要求非常高的，可選用沃德WODE的無滯留球閥，可以更好的保持管道內壁的光滑和無死角。能夠滿足食品、生物制藥領域各種介質的特殊要求，其光滑、無縫、自動排空手工藝流體通道還非常適用于蒸汽其他CIP就地清洗的需要
進口衛生級快裝球閥技術參數
|
工作溫度 |
-10~135℃、滅菌溫度150℃（Max20min） |
|
閥體材質 |
不銹鋼SUS304、SUS316、SUS316L |
|
密封材料 |
聚四氟乙烯PTFE |
|
表面拋光精度 |
內外鏡面拋光Ra＜0.4um |
|
驅動方式 |
手動、氣動、或電動 |
|
工作壓力 |
0-16bar |
|
結構形式 |
浮動直通式 |
進口衛生級快裝球閥 連接標準和尺寸
|
規格 |
SIZE |
A |
B |
C |
L |
KG |
|
管道外徑 |
1英寸=25.4 |
通徑 |
卡盤通徑 |
手柄 |
總長度 |
重量 |
|
c12.7 |
1/2 |
10 |
25.4 |
100 |
85 |
0.3 |
|
c19 |
3/4 |
16 |
50.5 |
120 |
100 |
0.6 |
|
c25 |
1 |
22 |
50.5 |
130 |
105 |
0.7 |
|
c32 |
1-1/4 |
29 |
50.5 |
140 |
120 |
0.8 |
|
c38 |
1-1/2 |
35 |
50.5 |
160 |
136 |
1.0 |
|
c45 |
1-3/4 |
42 |
64 |
170 |
145 |
1.6 |
|
c51 |
2 |
47 |
64 |
175 |
160 |
1.7 |
|
c57 |
2-1/4 |
52 |
77 |
195 |
162 |
2.4 |
|
c63.5 |
2-1/2 |
58 |
77 |
200 |
170 |
2.6 |
|
c76 |
3 |
71 |
91 |
250 |
195 |
4 |
|
c89 |
3-1/2 |
83 |
106 |
260 |
235 |
5.9 |
|
c102 |
4 |
97 |
119 |
290 |
270 |
8.3 |
|
c133 |
5 |
125 |
145 |
350 |
290 |
14 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取最新數據。
